รหัสอุปกรณ์ :	SISU-011
ชื่อเครื่องมือวิทยาศาสตร์ :	x-ray diffractometer (XRD)
ห้อง :	SC1-109
สถานะ :	ใช้ได้
รายละเอียด :	X-ray Powder Diffraction (XRD) ยี่ห้อ : ฺBruker รุ่น : D8 Advance วัตถุประสงค์การใช้งาน : เครื่อง XRD สามารถทำการวิเคราะห์ตัวอย่างได้ทั้งในรูปแบบของแข็ง หรือตัวอย่างที่เป็น powder ได้ ในกรณีที่ตัวอย่างเป็นของแข็ง ด้านที่ต้องการทดสอบผิวจะต้องเรียบ ส่วนในกรณีตัวอย่างที่เป็นผงจะต้องมีขนาดอนุภาคเล็กกว่า 325 mesh หรือ ประมาณ 40 micron (ผงละเอียดคล้ายผงแป้ง) จึงจะให้ผลการทดสอบที่ดี โดยปริมาณที่ต้องใช้ในการทดสอบต่อครั้ง จะอยู่ประมาณ 1-2 กรัมในกรณีที่ตัวอย่างเป็นก้อน ต้องมีขนาดกว้างยาว ไม่เกิน 10cm ทั้งนี้ พื้นที่ที่จะทำการทดสอบ จะเป็นเพียงบริเวณเล็กๆ ประมาณ 10 mm เท่านั้น กรณีที่ตัวอย่าง มีปริมาณน้อยมากๆ ก็อาจทำการทดสอบได้ โดยทางห้องปฏิบัติการจะใช้แผ่น Zero Background ในการวางตัวอย่าง เพื่อทำการทดสอบ ความสามารถของเครื่อง/ความละเอียด : Smallest addressable increment 0.0001° เทคนิคเอกซเรย์ดิฟแฟรกชัน หรือ เทคนิควิเคราะห์การเลี้ยวเบนของรังสีเอ็กซ์ (XRD) เป็นเทคนิคที่นำรังสีเอ็กซ์ (X-RAY) มาใช้วิเคราะห์และระบุชนิดสารประกอบ โครงสร้างผลึกของสารประกอบที่มีอยู่ในสารตัวอย่าง ทั้งในเชิงคุณภาพ (QUALITATIVE) และเชิงปริมาณ (QUANTITATIVE)เทคนิควิเคราะห์การเลี้ยวเบนของรังสีเอ็กซ์อาศัยหลักการของการยิงรังสีเอ็กซ์ไปกระทบที่ชิ้นงาน ทำให้เกิดการเลี้ยวเบน และสะท้อนออกมาที่มุมต่างๆกันโดยมีหัววัดสัญญาณ (DETECTOR) เป็นตัวรับข้อมูล องค์ประกอบและโครงสร้างของสารจะมีองศาในการเลี้ยวเบนรังสีเอ็กซ์ ในมุมที่แตกต่างกันออกไปขึ้นกับองค์ประกอบ รูปร่าง และลักษณะผลึกซึ่งผลที่ได้จึงสามารถบ่งชี้ชนิดของสารประกอบที่มีอยู่ในสารตัวอย่างและสามารถนำมาใช้ใช้ศึกษารายละเอียดเกี่ยวกับโครงสร้างของผลึกของสารตัวอย่างนั้นๆได้นอกจากนั้นแล้วยังสามารถศึกษาและวิเคราะห์ ปริมาณความเป็นผลึก ขนาดของผลึก ความสมบูรณ์ของผลึกและความเค้นของสารประกอบในสารตัวอย่าง และเมื่อวิเคราะห์กับอุปกรณ์เสริม เช่น อุปกรณ์ให้ความเย็น-ร้อน ก็จะสามารถศึกษาการเปลี่ยนแปลงโครงสร้างผลึกในขณะที่สภาวะทดสอบเปลี่ยนไป

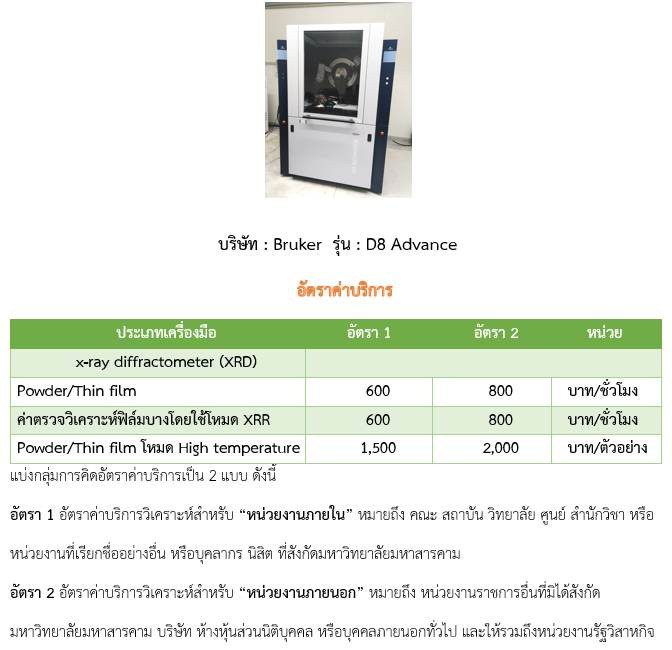

รูป :
